アルファ・カミネッティ社 ピザ窯 - 寸法図

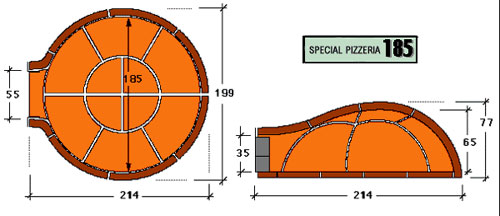

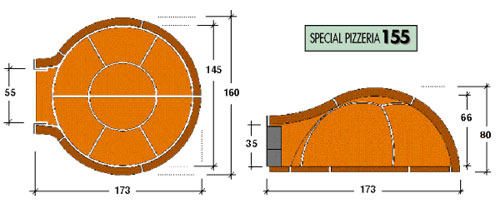

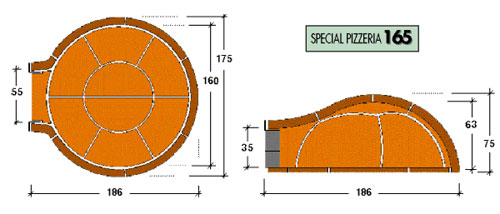

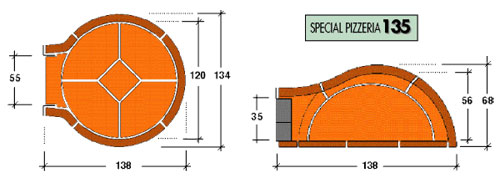

☆寸法図
1 - ロックウール等の不燃材
2 - 乾燥した砂等の断熱材、及び保温材
3 - ロックウール等の不燃材
4 - コンクリート
5 - レンガ、ブロック、コンクリート等
REFRAX - 耐火セメント
※単位：cm

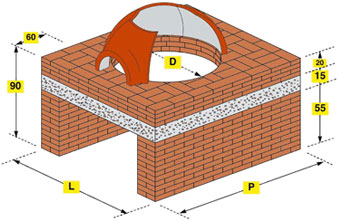

※右図の型番列の数字をクリックすると、全体寸法図
が参照できます。
アルファ・カミネッティ社 ピザ窯 - 部品図

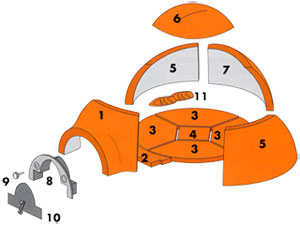

☆部品図
1 - かまど口
2 - かまど口水平床
3 - ピザ焼き面水平床
4 - ピザ焼き面水平床
5 - 外壁
6 - 円天井
7 - 外壁
8 - 鋳鉄枠
9 - 高温時計
10 - かまど口蓋
11 - ファイアードッグ（薪組み台）
